Bedankt voor je reactie,

het DDT4ALL verhaal zie ik niet als een probleem, de coderingen welke ik voor deze auto kon doen zijn tevens al doorgevoerd.

Ik heb veel lopen googlen maar kan helaas nergens ervaringen vinden met het r-link systeem. het lijkt anders te zijn kwa uitgangen als ik foto's bekijk van r link units.

de OEM manier schijnt ook in het logo verwerkt te zijn en maakt gebruik van veel kabels en modules zover ik kon zien.

is er echt niemand op het forum wie, hier meer over kan vertellen ?

mijn voorkeur gaat natuurlijk naar de aliexpress manier, dit zal hooguit een ochtendje werk zijn om alles netjes in te bouwen en werkend te krijgen.

en dat voor waarschijnlijk nog geen 50 euro.

Bij de estate zit de camera ook net boven de nummerplaat... Op dit forum (en daarbuiten) wordt over het algemeen aangenomen dat het niet mogelijk is om een rvc te installeren op de r-link. Ik denk dat dit wel eens mee kon vallen, met name omdat velen niet bekend zijn met ddt4all (waarmee je rechtstreeks kunt tweaken in de r-link/tomtom module).

Op Ali kom je inderdaad wel camera's tegen die kunnen worden aangesloten op de 24-pins stekker van de rlink (voorbeeld). Ik schat de kans dat het werkt best hoog in.. (maar geen garantie uiteraard). Anderzijds kost het ook weer niet zo gek veel om het testen...

ik ga het waarschijnijk binnenkort gewoon proberen wanneer de temperaturen wat aangenamer zijn.

werkt het niet verkoop ik de set gewoon door.

wel zit ik te denken om alleen deze kabel los te bestellen :

https://nl.aliexpress.com/item/Liislee- ... 61791.html

+ deze camera ( ik vind dit meer origineel ogen dan een kentekenverlichting camera, ook kun je deze netjes in het midden van de bumper monteren boven de kentekenplaat houder.

https://nl.aliexpress.com/item/Waterdic ... 12399.html

volgens mij zijn er dan geen extra kabels etc benodigt .

Dat is wel een mooie camera.
Ik heb de voeding gewoon van de achteruitrijlamp afgetapt. Had toen al gemeten dat de spanning daar vrij laag is, maar het werkt prima.
De camera stoort alleen een beetje als de subwoofer hard staat

viewtopic.php?p=430344#p430344

De camera (voeding en composite videosignaal) wordt op pin 18 t/m 21 aangesloten. Als je achterop de Rlink kijkt of die 4 pinnen bedraad zijn dan kan je er vanuit gaan dat de bekabeling aanwezig is tot achterin de auto en dan zal zo'n Ali-setje dus wel werken.

Ik ben erg benieuwd op welke manier Rlink te horen krijgt dat hij de camera in moet schakelen (dus of hij in z'n achteruit staat). Ik zou het beeld namelijk ook graag willen kunnen zien zonder de versnelling in z'n achteruit te hoeven zetten. Bij voorkeur met een extra schakelaartje.

ik zal van de week eens kijken met ddt4all of ik ergens de optie rear view camera kan activeren.

@mox wat bedoel je precies met onderstaande :

(Als je achterop de Rlink kijkt of die 4 pinnen bedraad zijn dan kan je er vanuit gaan dat de bekabeling aanwezig is tot achterin de auto en dan zal zo'n Ali-setje dus wel werken. )

Het is toch de bedoeling dat de aliexpress kabel achterop de r link unit word aangesloten & hier vervolgens de camera aan wordt gekoppeld ?

( het schema van de r-link )



toch is de layout iets anders volgens mij

( de aliexpress kabel )

Ik meen ook dat er een 24 pins connector achterop de r-link zit. Zie deze post. Wat nou het juiste schema is, is me niet duidelijk. Het schema van Mox komt ook terug in dit topic, waarin ook een verdeling van de 21 pins over de 24pins stekker is opgenomen.

@mauricee93: Mox verwacht dat de bekabeling voor de camera al tot achter ligt indien pin 9/10/21/22 van jouw r-link al bedraad zijn in de originele situatie.. Kwestie van even checken. Anders zou je de bekabeling kunnen gebruiken die je op ali wil bestellen. Daarnaast moet je denk ik ook goed checken welke spanning de r-link levert en de camera nodig heeft. Ik heb camera's gezien van 6 volt, maar ook van 12 volt. Hier nog een handig schemaatje.

@mox: In het schema van Maurice vind je gelijk het signaal voor de achteruitversnelling (pin 3). Dat is consistent met een afbeelding die ik vond voor het aansluiten van de camera. Weliswaar voor een Medianav, maar ik kan me zomaar voorstellen dat e.e.a. gelijk is aan de r-link. Heb jij de r-link al eens uitgebouwd en gemeten of je een achteruit signaal kon oppikken?

peter85 schreef: 19 mar 2019 09:09 Ik meen ook dat er een 24 pins connector achterop de r-link zit.

De connector achterop de Rlink-module is inderdaad 24-pins, maar pin 22, 23 en 24 worden niet gebruikt. Zie ook de tekening van de stekker, boven de tabel. De pinout van de connector voor Medianav is wezenlijk anders dan Rlink.

Rlink krijgt het achteruit-signaal volgens mij niet via een simpel "REAR GEAR" pinnetje aangeleverd, maar ingewikkeld via een canbus commando. In de tabel van de Rlink-connector kan ik in ieder geval niets terugvinden dat op "rear gear" lijkt. Jammer, want mijn ideaal is nog steeds dat ik de vergrendeling onder de pookknop van een microswitch o.i.d. kan voorzien, zodat de achteruitcamera ook ingeschakeld kan worden door die vergrendeling met 2 vingers omhoog te trekken (desnoods tijdens het rijden). Voordeel zou bovendien zijn dat je dan iets eerder beeld krijgt op het moment dat je 'm in z'n achteruit zet.

EDIT: Ik krijg de indruk dat die Ali-setjes bedoeld zijn voor Medianav en niet voor Rlink...

@mox

die indruk had ik ookal toen ik de schema's bekeek, ik begin ook steeds meer te twijfelen of dit wel zo makkelijk gaat werken voor de r-link.

De camera-aansluitingen achterop Rlink zijn wat mij betreft helder:

• pin 18 = composite video input
• pin 19 = 0 V t.b.v. camera
• pin 20 = voedingsspanning t.b.v. camera
• pin 21 = afscherming voor pin 18

Met een multimeter is te achterhalen hoeveel voedingsspanning er op pin 19 en 20 komt te staan zodra je 'm in z'n achteruit zet. Met een beetje mazzel komt die spanning overeen met een Ali-setje. Voor de rest is het volgens mij een kwestie van de rear camera inschakelen m.b.v. ddt4all. De inhoud van de benodigde parameters (ik tel er 10) kan ik wel voor je opvragen uit mijn eigen Rlink. Die parameters hebben o.a. te maken met wel of geen markeringslijnen in beeld, contrast, helderheid etc.

@mox
@peter85

ik zal het eerdaags eens bekijken, in iedergeval alvast bedankt, voor jullie geboden hulp.

gr

Ik heb afgelopen weekend de parameters voor je uitgelezen die met de rear cam te maken hebben, maar ik kan geen plaatjes meer uploaden omdat mijn CCNL-lidmaatschap verlopen is. Nog even geduld a.u.b.

Dankjewel !

Ik hoor het wel het heeft geen haast.

Gr

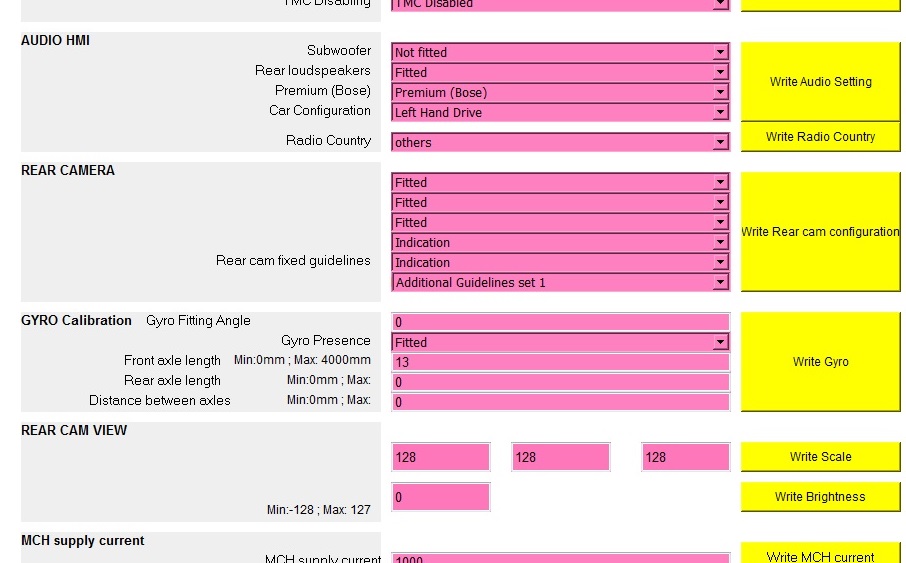

Ik mag weer plaatjes posten, dus hierbij de toegezegde rear cam parameters

peter85 schreef: 19 mar 2019 09:09 Heb jij de r-link al eens uitgebouwd en gemeten of je een achteruit signaal kon oppikken?

Wat ik me realiseerde: R-link is meer dan alleen maar de module met het touchscreen erin. De R-link "headunit" zit ergens onzichtbaar achter het dashboardkastje gemonteerd en ik durf te wedden dat het "rear gear" signaal daarop aangesloten zit. Ben nu op zoek naar aansluitgegevens van die headunit maar ik heb vooralsnog alleen het vermoedelijke partnummer kunnen vinden: 281153870R.

Interessant!! Is het ondertussen al iemand gelukt?
@mox moet je voor deze stap ook de obd2 stekker omsolderen?

En kun je de stappen uitleggen hoe je op dit scherm kwam?

Welke ecu ik moet hebben?

Thx!

Wouterclio1991 schreef: 20 mar 2020 00:05 Interessant!! Is het ondertussen al iemand gelukt?
@mox moet je voor deze stap ook de obd2 stekker omsolderen?

En kun je de stappen uitleggen hoe je op dit scherm kwam?

Welke ecu ik moet hebben?

Thx!

Deze zitten bij de navigation sectie en dan MFD ecu (4.7 of hoger).
En ja, je moet solderen. Of beschikken over een verlengkabel waar je de draadjes makkelijk kan omwisselen door ze eruit te trekken.

@bokkomam heb jij zelf ook een aftermarket camera ingebouwd!? Zoja hoe sluit je dit aan? Plug je enkel de video kabel in de Rlink Unit?

Wouterclio1991 schreef: 20 mar 2020 22:48 @bokkomam heb jij zelf ook een aftermarket camera ingebouwd!? Zoja hoe sluit je dit aan? Plug je enkel de video kabel in de Rlink Unit?

Ik heb het zelf niet gedaan. Maar het is niet alleen plug en play. Je moet wel wat dingen via ddt4all aanzetten.
En als er nog geen kabel ligt, moet je deze ook gaan trekken.

@bokkomam , ja een kabel trekken is geen probleem. Als ik maar zeker weet dat deze achter op de Rlink aangesloten kan worden. Hiermee doel ik op de video kabel.

Maar dit kun jij mij dus niet vertellen? Wat er achter op de Rlink unit voor aansluitingen zitten? Kan ook zo weinig vinden over rlink camera. Medianav staat het internet vol mee.. lijkt soms net of het niet mogelijk is met Rlink.

Wouterclio1991 schreef: 21 mar 2020 14:29 @bokkomam , ja een kabel trekken is geen probleem. Als ik maar zeker weet dat deze achter op de Rlink aangesloten kan worden. Hiermee doel ik op de video kabel.

Maar dit kun jij mij dus niet vertellen? Wat er achter op de Rlink unit voor aansluitingen zitten? Kan ook zo weinig vinden over rlink camera. Medianav staat het internet vol mee.. lijkt soms net of het niet mogelijk is met Rlink.

Oh dat kan ik wel. Je hoeft niets achterop je rlink unit te doen. De antenne/video kabel zit namelijk achterop je radio unit. Daar zitten 2 of 3 aansluitingen (afhankelijk of je digitale radio hebt).
Een witte aansluiting voor AM/FM, een bruine aansluiting voor DR en de gele is voor de camera.
Als het goed is ligt de gele kabel er al van je radio unit naar rechtsachter (centrale aansluiting voor dak antenne en camera zit daar).

Als je wat info wilt over hoe het eruit ziet, spit is door mijn forum posts.
https://www.clioclub.info/forum/viewtop ... 33&t=27766
https://www.clioclub.info/forum/viewtop ... 33&t=27725

Hierin zie je hoe je makkelijk bij de radio unit komt en hoe het eruit ziet.

@bokkomam super wat een goede informatie allemaal, dankjewel! Moet ik voor het activeren van de camera op Dtt4all de obd2 stekker al hebben omgesoldeerd of is dat alleen nodig bij andriod auto activeren?

Wouterclio1991 schreef: 21 mar 2020 22:06 @bokkomam super wat een goede informatie allemaal, dankjewel! Moet ik voor het activeren van de camera op Dtt4all de obd2 stekker al hebben omgesoldeerd of is dat alleen nodig bij andriod auto activeren?

Om bij het rlink systeem te komen moet je sowieso je obd omgesoldeerd hebben.

Maar voor je eraan begint, lees nog even verder in mijn thread over dab installeren. Daar hebben we het nu over de gele coax kabel. Misschien is ie toch niet voor de video.

@Wouterclio1991: Ik zag dat @peter85 zijn (omgebouwde) interface te koop aanbiedt, misschien kan je daar nog van profiteren. Het is wel de bluetooth variant, maar die gebruik ik zelf ook.

mox schreef: 19 mar 2019 21:58 pin 18 = composite video input
pin 19 = 0 V t.b.v. camera
pin 20 = voedingsspanning t.b.v. camera
pin 21 = afscherming voor pin 18

Wat houd pin 21 in afscherming voor pin 18?

ik hoor graag van iemand
